Với một hệ thống máy móc làm việc nói chung và máy chấn tôn sẽ được kết hợp giữa ba mảng chính: cơ khí, điện và điều khiển. Để nắm rõ và hiểu kỹ càng về ba hệ thống này, chúng ta sẽ đi sâu phân tích đặc điểm của máy chấn tôn cũng như các thông số của máy chấn tôn dưới đây
1. Đặc điểm máy chấn tôn thủy lực:
- Máy chấn tôn cao cấp có bổ sung hệ thống giảm rung chấn khi hoạt động
- Sử dụng công nghệ xi lanh dầu truyền dẫn trên và thanh xoắn cùng hệ thống giảm chấn cơ đồng bộ giúp hoạt động ổn định độ chính xác cao.
- Điều khiển cữ điện sau, hiển thị tọa độ số chính xác cho dễ dàng sử dụng, thao tác thuận tiện.
- Ứng dụng máy chấn inox tấm, chấn thép tấm các góc tùy chỉnh.
2. Thông Số Máy Chấn Tôn Thủy Lực
Kiểu
TYPE |
Lực chấn
Norminal Force |
Chiều dài chấn
Worktable Length |
Khoảng cách ben
Poles Distance |
Mở họng dao chấn max
Max Open |
KN | mm | mm | mm | |
30T/1600 | 300 | 1600 | 1300 | 220 |
40T/2200 | 400 | 2200 | 1850 | 340 |
40T/2500 | 400 | 2500 | 2000 | 340 |
63T/2500 | 630 | 2500 | 2000 | 370 |
63T/3200 | 630 | 3200 | 2560 | 370 |
80T/2500 | 800 | 2500 | 2000 | 390 |
80T/3200 | 800 | 3200 | 2560 | 390 |
100T/2500 | 1000 | 2500 | 2000 | 390 |
100T/3200 | 1000 | 3200 | 2560 | 390 |
100T/4000 | 1000 | 4000 | 2960 | 390 |
125T/3200 | 1250 | 3200 | 2560 | 380 |
125T/4000 | 1250 | 4000 | 2960 | 380 |
160T/3200 | 1600 | 3200 | 2550 | 450 |
160T/4000 | 1600 | 4000 | 2950 | 450 |
160T/5000 | 1600 | 5000 | 3950 | 450 |
200T/3200 | 2000 | 3200 | 2540 | 450 |
200T/4000 | 2000 | 4000 | 2940 | 450 |
200T/5000 | 2000 | 5000 | 3940 | 450 |
250T/4000 | 2500 | 4000 | 2920 | 530 |
250T/5000 | 2500 | 5000 | 3920 | 530 |
300T/4000 | 3000 | 4000 | 2920 | 530 |
300T/5000 | 3000 | 5000 | 3920 | 530 |
300T/6000 | 3000 | 6000 | 4920 | 530 |
400T/4000 | 4000 | 4000 | 2920 | 560 |
400T/5000 | 4000 | 5000 | 3920 | 560 |
400T/6000 | 4000 | 6000 | 4700 | 630 |
500T/6000 | 5000 | 6000 | 4600 | 700 |
800T/6000 | 8000 | 6000 | 4600 | 900 |
1000T/6000 | 10000 | 6000 | 4600 | 900 |
3. Đặc điểm của máy chấn tôn
Máy chấn tôn được thiết kế tối ưu cho sự hoạt động ổn định, có độ chính xác cao và dễ sử dụng cho người vận hành, cho ra những sản phẩm hoàn thiện với chất lượng cao. Các thao tác sử dụng từ trên xuống hoặc từ dưới lên đều được thực hiện nhịp nhàng mà không lo gián đoạn.
Trong quá trình dùng máy chấn, các tấm lưới chấn tôn sẽ hoạt động di chuyển chạy trên bề mặt sản phẩm một cách trơn tru, sự di chuyển chính xác sẽ tạo nên những đường chấn đẹp, thẳng và đều, cho ra những tấm tôn, thép như ý.

Với đặc điểm tiến bộ của loại máy chấn này là sử dụng hệ thống ép thủy lực, tạo lực nén ép vào bề mặt kim loại cứng như thép, tôn, nhôm…. Máy chấn ngày càng được ứng dụng rộng rãi và phổ biến bởi những đặc điểm dễ sử dụng và hiệu quả của nó.
Đặc điểm của máy chấn tôn được cụ thể ở trong 2 loại máy chấn tôn NC và CNC.
Khung máy chấn tôn sử dụng kết cấu thép dưới dạng khối đơn cứng vững, cơ cấu vững chắc, bền vững và ổn định. Khuôn chấn và miếng chấn cũng được tôi cứng, mài nhẵn, đảm bảo chất lượng tốt nhất.

Tích hợp hệ thống NC và CNC giúp máy có độ chính xác và hiệu suất cao hơn và có lưới an toàn bảo vệ ở cả cả hai mặt trước và mặt sau của máy. Ngoài ra, máy còn được trang bị cánh tay đỡ phôi phía trước, vitme đai ốc bi và thanh trượt tuyến tính đảm bảo an toàn nhất cho người sử dụng và thường xuyên vận hành nó.
4. Cấu tạo của máy chấn tôn
Dựa theo cơ cấu điều khiển mà người ta chia ra thành 3 loại máy chấn: máy chấn thủy lực, máy chấn cơ, máy chấn CNC. Trong đó:
- Máy chấn cơ gồm có thanh nẹp, chống đỡ, bàn làm việc, thực hiện dễ dàng với tấm kim loại nhỏ vừa và đòi hỏi tay nghề cao với người sử dụng máy.
- Máy chấn thủy lực gồm đồng bộ hóa thủy lực, đồng bộ hóa trục xoắn và đồng bộ điện – thủy lực.
- Máy chấn CNC gồm khung, thanh trượt, bàn chấn, xi lanh thủy lực, bộ điều khiển CNC,…
Cùng với đó là sự kết hợp của các bộ phận nhỏ hỗ trợ cho quá trình vận hành của máy.
Nguyên lý hoạt động của máy chấn tôn
Máy chấn cơ
Đầu tiên đối với máy chấn tôn thủ công, máy này yêu cầu tay nghề cao đối với người thực hiện, đòi hỏi người thực hiện thành thạo các kỹ năng và có kinh nghiệm lâu năm nhằm giúp cho việc điều chỉnh góc độ uốn, kích thước và số lượng gia công lớn.
Máy chấn thủy lực
- Dựa vào chế độ chuyển động người ta chia thành chuyển động xuống và chuyển động lên.
- Dùng 2 thanh thủy lực đồng bộ hóa trên khung C để di chuyển hay còn hiểu là máy chấn kéo xi lanh hai bên trái phải co dãn, kéo dầm máy lên xuống nhờ tác động của các van tỷ lệ Serve.
Máy chấn CNC
- Dùng khuôn uốn kim loại trong trạng thái lạnh thành nhiều mặt cắt đa dạng khác nhau, chủ yếu để gia công các tấm kim loại cán nguội.
- Hệ thống CNC điều khiển độ sâu thanh trượt, khối nghiêng trái phải, phanh sau, áp lực và thanh trượt gần bằng tốc độ làm việc. Từ đó giúp máy thực hiện uốn nhiều góc độ cùng lúc.

5. Phân loại các dòng máy chấn tôn
Phân loại theo tác động lực, người ta chia máy chấn tôn thành 3 loại cơ bản đó là: thủ công, thủy lực và CNC.
– Máy chấn tôn thủ công
Đây là loại máy chấn tôn được làm hoàn toàn bằng tay người sử dụng. Chính vì vậy, để điều khiển được chúng và cho ra những sản phẩm chất lượng phụ thuộc rất nhiều vào kỹ năng, hiểu biết cũng như kinh nghiệm của người thực hiện.
Để máy chấn tôn hoạt động cần điều chỉnh kích thước và góc độ uốn cong hoàn toàn bằng tay. Bộ máy này bao gồm những bộ phận như bàn làm việc, chống đỡ, thanh nẹp phù hợp với những tấm kim loại nhỏ và hẹp.
– Máy chấn tôn thủy lực
Máy chấn tôn thủy lực có lẽ là loại được sử dụng nhiều nhất và cũng từ đó mà có rất nhiều loại máy chấn tôn thủy lực được sáng tạo ra để phục vụ nhiều nhu cầu hơn.
- Dựa trên hình thức đồng bộ, máy chấn tôn thủy được được chia thành các loại cụ thể hơn như: đồng bộ hóa trục xoắn, đồng bộ hóa thủy lực máy và đồng bộ điện- thủy lực.
- Dựa theo sự chuyển động của máy, nó có thể chia thành chuyển động lên và chuyển động xuống.
– Máy chấn tôn CNC

Loại máy này sử dụng khuôn để uốn tấm kim loại ở trạng thái lạnh thành các mặt cắt hình học khác nhau. Với những công xưởng công nghiệp như sản xuất ô tô, máy bay, công nghiệp nhẹ, đóng tàu, container,…. máy chấn tôn CNC được sử dụng rất phổ biến.
Nhờ sự phát triển từ trục đơn thành 12 trục, hệ thống CNC của nó có thể tự động thực hiện điều khiển độ sâu của thanh trượt, điều chỉnh các khối nghiêng trái và phải,…Ngoài ra chúng còn có thể cho máy thực hiện tính năng trượt xuống, chạy bộ, liên tục,….
6. So sánh các loại máy chấn tôn thủy lực đang dùng trên thị trường
Hiện nay tại thị trường máy cơ khí châu Á nói chung và Việt Nam nói riêng, các dòng máy chấn tôn thủy lực có thị phần chiếm số lượng lớn nhất là của 3 nước là Thổ Nhĩ Kì, Trung Quốc và Nhật Bản.
Tại sao 3 nước này lại chiếm thị phần lớn đến như vậy? Nguyên nhân nào dẫn đến sư tin tưởng của khách hàng khi đặt mua sản phẩm của họ. Hãy cùng nhau phân tích các ưu nhược điểm của 3 loại máy chấn tôn thủy lực này:

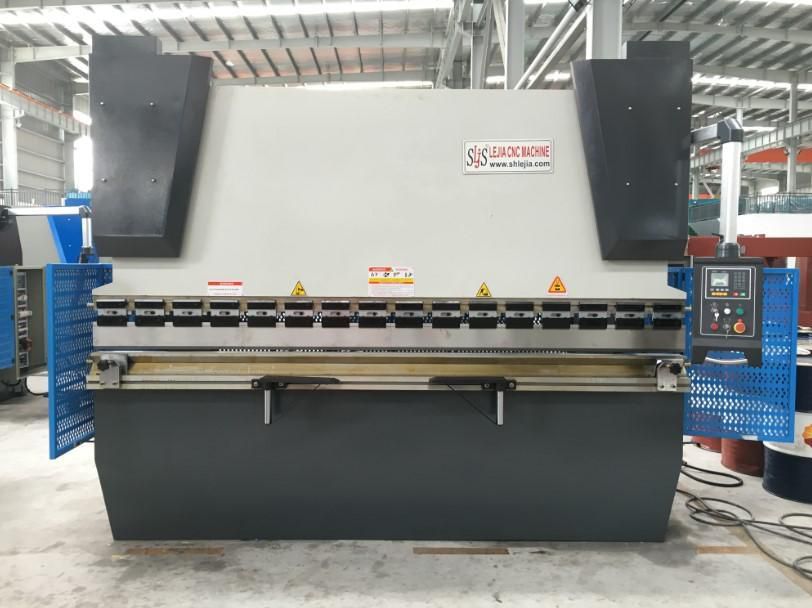

6.1. Máy chấn tôn thủy lực Trung Quốc
Ưu điểm: Nói đến đồ của người Trung Quốc chúng ta thường nhắc tới 3 từ “Ngon, bổ, rẻ”. Thời gian hoạt động ban đầu máy gia công thường đáp ứng được tiêu chí đề ra, sản xuất nhanh đồng thời giá thành lại rẻ so với các sản phẩm cùng loại của các hãng khác.
Nhược điểm: Để giảm giá thành của sản phẩm, Máy chấn tôn thủy lực của Trung Quốc sẽ lựa chọn các loại vật liệu làm máy không được tối ưu hay nói cách khác là rẻ tiền hơn đồng thời sản phẩm của họ sản xuất một cách ồ ạt vì vậy sẽ dẫn tới sau một thời gian sử dụng chất lượng của máy sẽ đi xuống, độ chính xác của các chi tiết gia công sẽ giảm. Các dòng máy chấn tôn Trung Quốc thường được lựa chọn cho các dự án, sản xuất đủ khấu hao cho một đơn hàng lớn, mặt bằng nhất định. Nếu mà để sử dụng máy lâu dài, chi phí sửa chữa sẽ rất tốn kém thậm chí việc đại tu máy hoặc không sửa được là những hậu quả phải tính trước.

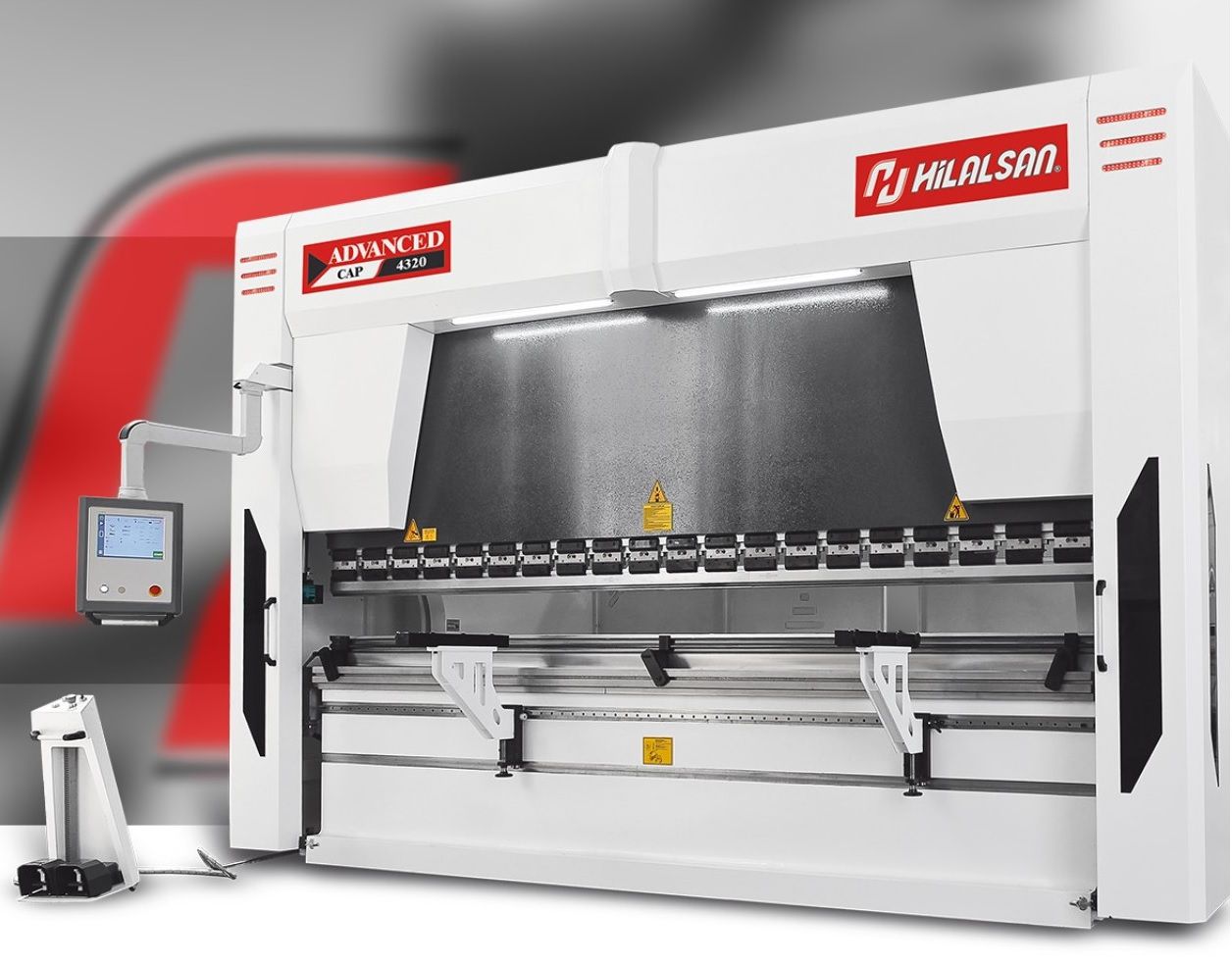

6.2. Máy chấn tôn thủy lực Thổ Nhĩ Kì
Ưu điểm: Mức giá của máy chấn tôn thủy lực Thổ Nhĩ Kì ở mức khá cao, máy đáp ứng các chỉ tiêu đề ra: sản xuất nhanh, đáp ứng được yêu cầu sản xuất, độ chính xác cao. Ngoài ra, về việc sửa chữa thì máy chấn tôn thủy lực Thổ Nhĩ Kì khá là khó sửa chữa nếu hỏng hóc về cơ khí, bảo hành, bảo trì cũng như vật tư thay thế khá là khó tìm.
Nhược điểm: Máy của Thổ Nhĩ Kì thì nhược điểm hầu như rất ít, thường thì dòng máy này khá là bền vì vậy việc bán đi sau một thời gian sử dụng được nếu như đã dùng một thời gian dài (khoảng 15-20 năm).
6.3. Máy chấn tôn thủy lực Nhật Bản
Ưu điểm: Dòng máy chấn tôn thủy lực của Nhật Bản luôn được đánh giá cao so với các sản phẩm cùng loại, các ưu điểm lớn nhất đó là độ chính xác cực cao, máy sử dụng rất bền, sau khi đã qua sử dụng một thời gian dài máy vẫn có thể thanh lý với giá tốt.
Nhược điểm: Đi kèm với các điểm mạnh của máy tất nhiên một điểm hạn chế của máy chấn tôn thủy lực Nhật Bản là giá thành của chúng khá là cao so với tiềm lực của các xưởng cơ khí vừa và nhỏ nếu như muốn mua mới, vật tư thay thế nếu bị hỏng hóc khó tìm hoặc tốn kém.
